含化合物半导体- TEM样品制备

徕卡EM RES102的应用说明-工业制造

以前的研究表明,当InP与Ar离子以常规方式研磨时,会发生In的表面堆积。结果是在样本表面的岛屿上。这导致了低质量的TEM样本。为了去除这些岛,可以使用反应离子研磨与碘离子(RIBE / CAIBE)。该方法的缺点是污染离子枪和离子研磨装置的真空系统,导致与样品材料发生化学反应。为了避免这些问题,我们用低能量的Ar离子非常温和地制备了这些样品。

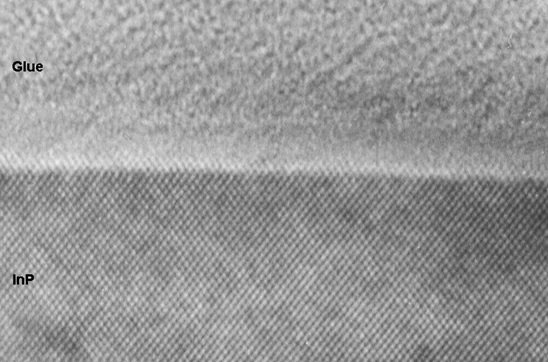

常规制备InP的高分辨率XTEM晶格[110]图像

作者

主题和标签

制备条件
机械pre-preparation:

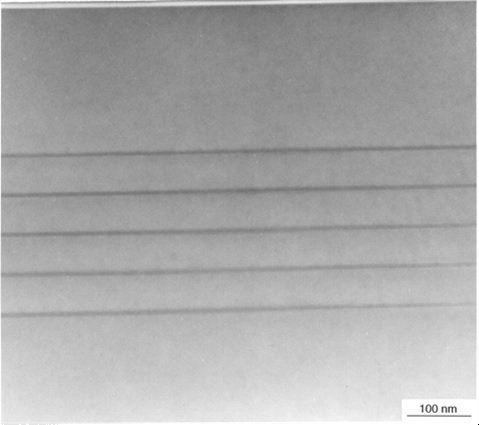

InGaAsP / InP多量子阱结构的制备及InP样品。样品是双面凹陷的。铣削角不可能低于7°。

离子铣:

样品持有人: Quick-clamp-holder
加速电压: 4千伏和2千伏(最后一步)
铣削角度: 7°(双面铣)
样本运动: 旋转和振荡(交替)

结果
使用小的研磨角度和低离子能量导致非常干净的样品。不,在样本上可以看到英属岛屿。[110]定向InP的点阵图像显示了一个近乎完美的点阵。这证明了在正确的铣削参数下,常规离子铣削也能取得很好的制备效果。我们可以避免与碘离子发生反应性离子研磨。
