GSDIM显微镜原理
在传统的荧光显微镜中,荧光染料中的离域π电子从基态S转移0到激发态1.当它们振荡回到基态S0,它们发出荧光灯。的GSDIM该技术通过将大多数荧光染料切换到暗状态(图1)来降低参与该振荡循环的电子数(Fölling等人,2008年,Bierwagen等人,2010年,Testa等人,2010年)。这减少了可激发荧光团的数量,直到可以检测到单个分子。然后,单个分子自发地从暗态返回到可激发基态并发出荧光,而其他分子则通过切换到暗态而再次失活。结果,荧光团分子在样本中亮起或“闪烁”。单个荧光团的准确位置可通过算法确定。所有荧光团的位置信息收集在数千张单独的图像中,这些图像的坐标用于计算超分辨率GSDIM的形象。结构显示在GSDIM因此,图像以类似于点画风格的方式产生。

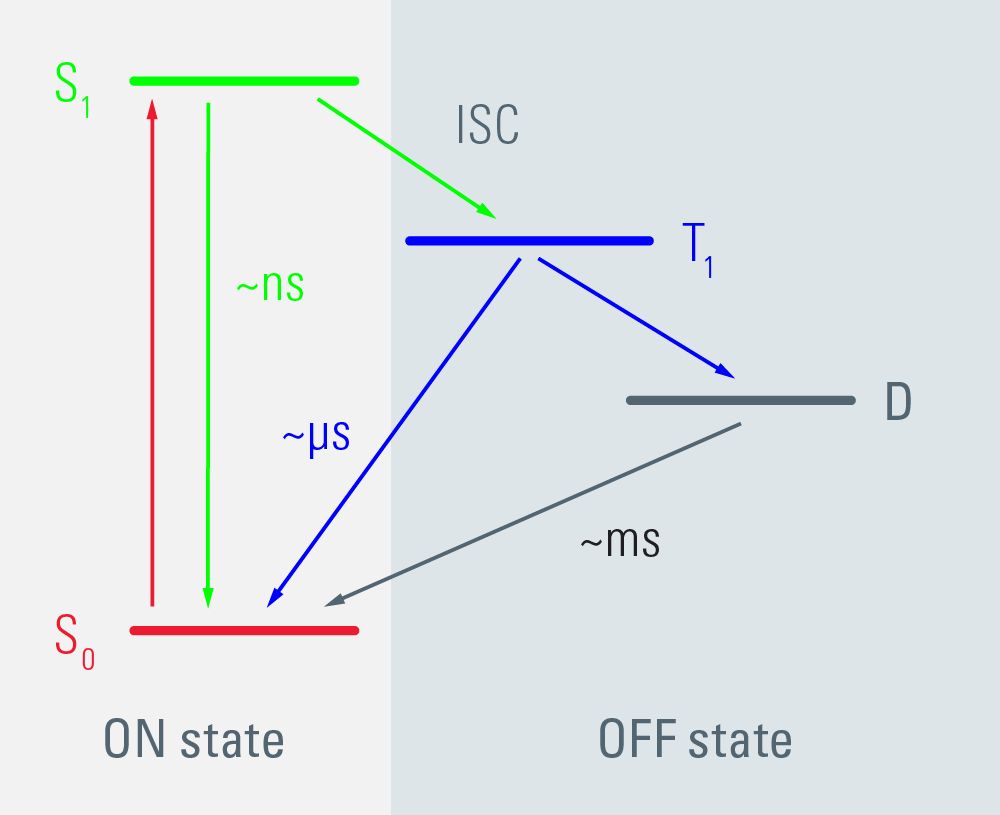

图1:系统的示意图GSDIM方法基于简化的Jablonski图。例如,荧光团中的离域π电子可以处于基态S0、激发态S1(两种所谓的开启态)或三重态或自由基暗态(两种关闭态)。当发出荧光时,电子在基态和激发态之间循环。与这些开启状态不同,处于关闭状态的荧光团不能发光。这些关闭状态通常寿命长,但由于需要系统间交叉,因此很难实现。通过在包埋介质中设置合适的环境条件,并通过巧妙地选择标准荧光团进行免疫荧光,可以通过以极端光强度激发荧光团来可逆地关闭荧光团。当足够多的分子处于关闭状态时,就有可能检测到样品中的单个分子。
初生纤毛,上皮细胞极性组织的一种非常规的细胞器
初生纤毛是位于人体极化上皮细胞顶端的细胞微管结构。例如,这种单纤毛在肾、胆道和胰管的管状上皮细胞上可见。在这里,它们作为机械传感器发挥着关键作用——例如,它们决定流体的组成或流体的流速(Fliegauf et al., 2007)。同时,它们还参与维持细胞极性,正如Madin Darby犬肾(MDCK)细胞所显示的那样(Bacallao et al., 1989)。初生纤毛是在细胞周期的间期由一个约250 nm宽的质膜相关基基形成的,即轴突是在这个结构的基础上形成的(Singla et al., 2006)。基底体的基本框架由9个微管二聚体(9+0)组成。不同的中心体位于这里,被认为是基底体的重要组成部分。这些蛋白属于钙调蛋白家族,有一个EF手基序,可以与钙结合2+(索尔兹伯里,2007年)。Ca诱导的构象变化2+结合调节中心蛋白与其他蛋白如微管蛋白或半乳糖凝集素-3的相互作用。在小鼠和人体内有四种不同类型的中枢蛋白。Centrin-2和centrin -3在中心粒和中心粒周区域或细胞基底体中广泛表达并积累。另一方面,Centrin-1只存在于生殖细胞和视网膜中,而centrin-4只存在于完全分化的细胞中(Salisbury, 2007)。
纤毛发生或纤毛功能异常是视网膜变性、多囊肾病、脑积水或BBS (Bardet-Biedl综合征)等多种疾病的病因。
超分辨率成像的基底体蛋白质成分

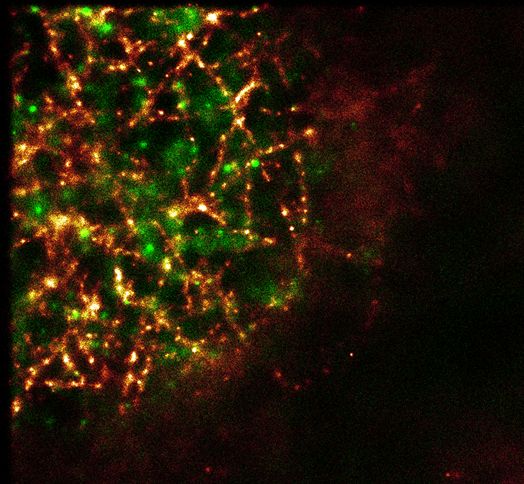

徕卡SR GSD (Leica Mi188金宝搏的网址crosystems, Wetzlar)是一种新型的多用途显微镜,不仅可以用于超分辨率GSDIM成像到20纳米的分辨率,而且TIRF显微镜(全内反射荧光)和高速宽场活细胞成像。这使我们对亚尖端膜的结构及其蛋白质组成有了新的、极其详细的了解。采用免疫组织化学方法,用微管蛋白对中心蛋白-2进行双重染色,并用GSDIM技术(图2A)。根尖膜下的微管网络清晰可见。其他可见特征是半圆形到圆形的中心结构,每个单元显示一次。这些结构排列在基体周围,也被中心蛋白-2染色。在此之前,我们也能看到类似的centrin-2分布模式。图2B显示了centrin-2与其结合伙伴galectin-3的双重染色(Koch等人,2010)。然而,传统制作的图像比超分辨率图像提供的蛋白质分布更为分散GSDIM的形象。

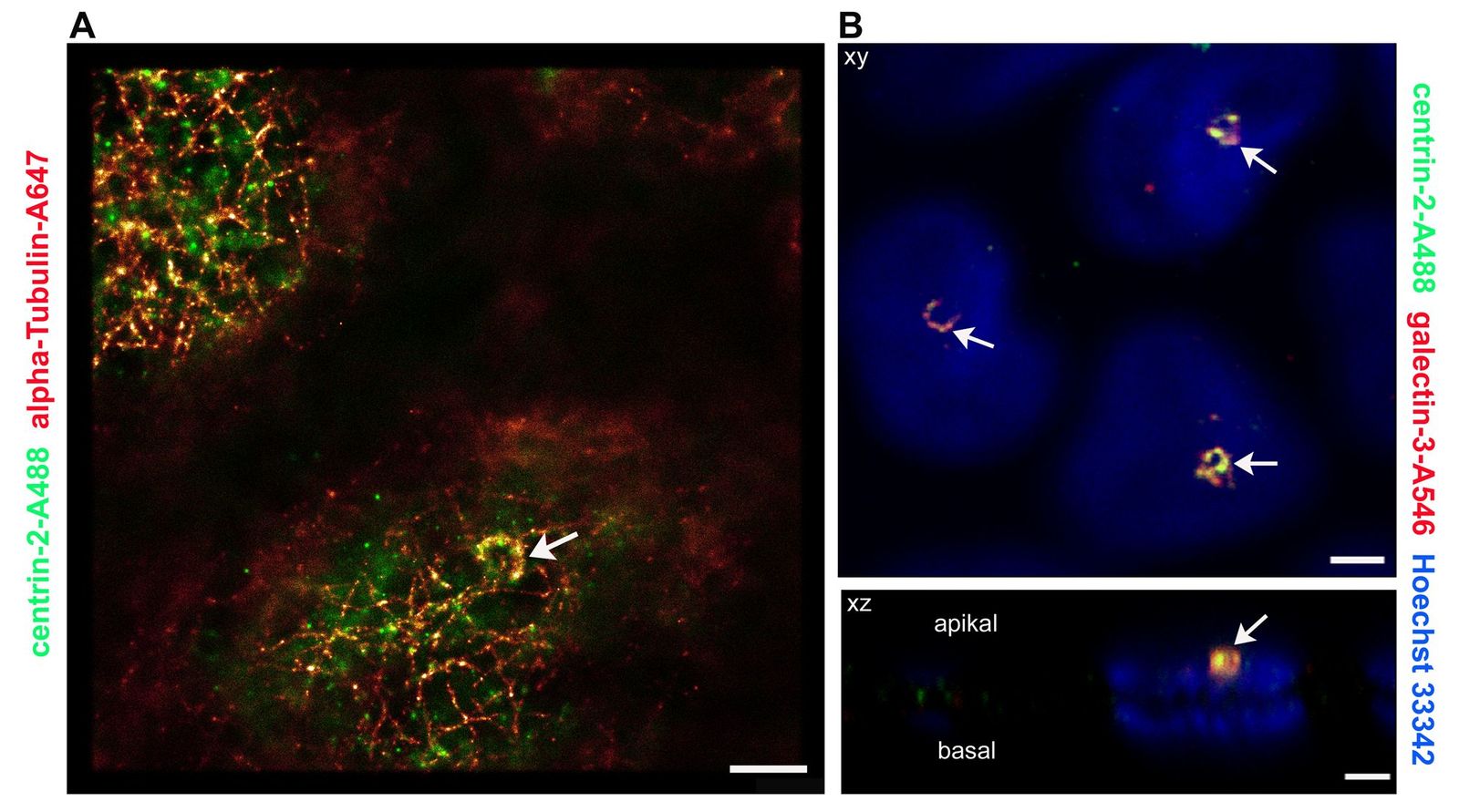

图2超分辨率对比GSDIM显微镜和共焦显微镜。A:为了GSDIM用抗中心蛋白2/A488和抗α微管蛋白/Alexa647对MDCK细胞进行固定和免疫染色。微管蛋白和中心蛋白2在基部区域标示半圆形结构(箭头尖端)。规模:1µm。B:共聚焦显微镜(徕卡)TCS用抗中心蛋白-2/A488和抗半乳糖凝集素-3/Alexa546免疫染色的MDCK细胞顶端区域的SP2)扫描。核细胞用Hoechst 33342染色。x/y图像(上图)再次显示了新月形的centrin-2结构,该结构还包含centrin-2的结合伙伴galectin-3(箭头)。x/z图像清楚地显示这些结构位于细胞核顶部上方。刻度:1µm。
前景
的GSDIM该技术在衍射极限以下细胞结构的光学显微成像方面有了进一步的突破。对于样品制备,可以使用大多数实验室已经建立的用于衍射受限的广域和共聚焦显微镜的免疫组化方法。GSD显微镜可以揭示到目前为止不可见的结构。这可以从蛋白质及其相互作用伙伴的高度详细成像中看到,这为细胞内部的基本过程提供了更深入的了解。在未来,这项技术将有助于获得关于之前不治之症的细胞病因的新信息。
参考文献
- 在极化上皮形成过程中,Madin-Darby犬肾细胞的亚细胞组织。J Cell Biol 109(1989)2817 - 32。
- 远场自荧光纳米显微镜的研究。纳米列托人10:10(2010)4249 - 52。
- Testa I, Wurm CA, Medda R, Rothermel E, von Middendorf C, Fölling J, Jakobs, Schönle A, Hell SW and Eggeling C:用单一波长激发传统荧光团在固定和活细胞中的多色荧光纳米显微镜。Biophys J 99:8(2010)2686 - 94。
- Fliegauf M, Benzing T, Omran H:纤毛变坏:纤毛缺陷和纤毛病。Nature Rev Mol Cell Biol 8(2007)880–893.
- Fölling J、Bossi M、Bock H、Medda R、Wurm CA、Hein B、Jakobs S、Eggeling C和Hell SW:基态耗尽和单分子返回的荧光纳米镜。天然冰毒5(2008)943 - 945。
- Koch A、Poirier F、Jacob R和Delacour D:Galectin-3,一种新的中心体相关蛋白,上皮形态发生所需。摩尔生物细胞21(2010)219 - 231。
- 基于中心粒的中心粒复制控制的进化起源的机制观点。《细胞生理杂志(2007)420–428.
- 初级纤毛作为细胞的天线:感觉细胞器的信号传递。科学313(2006)629 - 633。
最初的德国文章发表在:BIOspektrum, 6/2011, 680-681,www.biospektrum.de artikel / 932953
