双折射是偏振显微镜的关键
双折射物体有一种特性,即通过折射将一束光线分成两束姐妹光线。双折射材料由分子结构高度有序的材料组成,如方解石晶体或氮化硼晶体。生物标本,如纤维素或淀粉,也是双折射的。结合线偏振光,双折射可以在显微镜中使用,实现两姐妹射线的干涉,这可以导致颜色效应,如环和点亮结构。

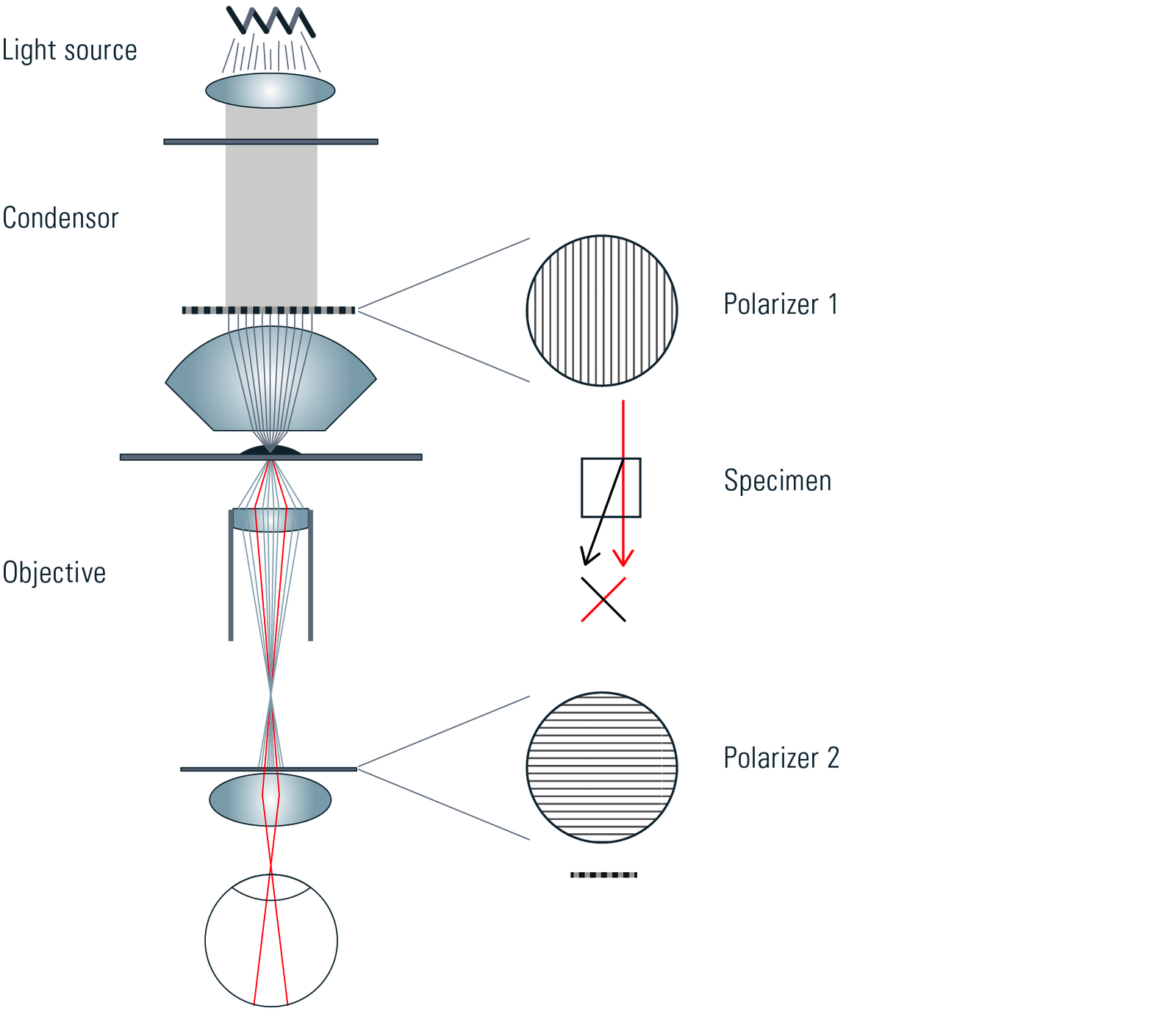

偏光显微镜的对准和光束路径

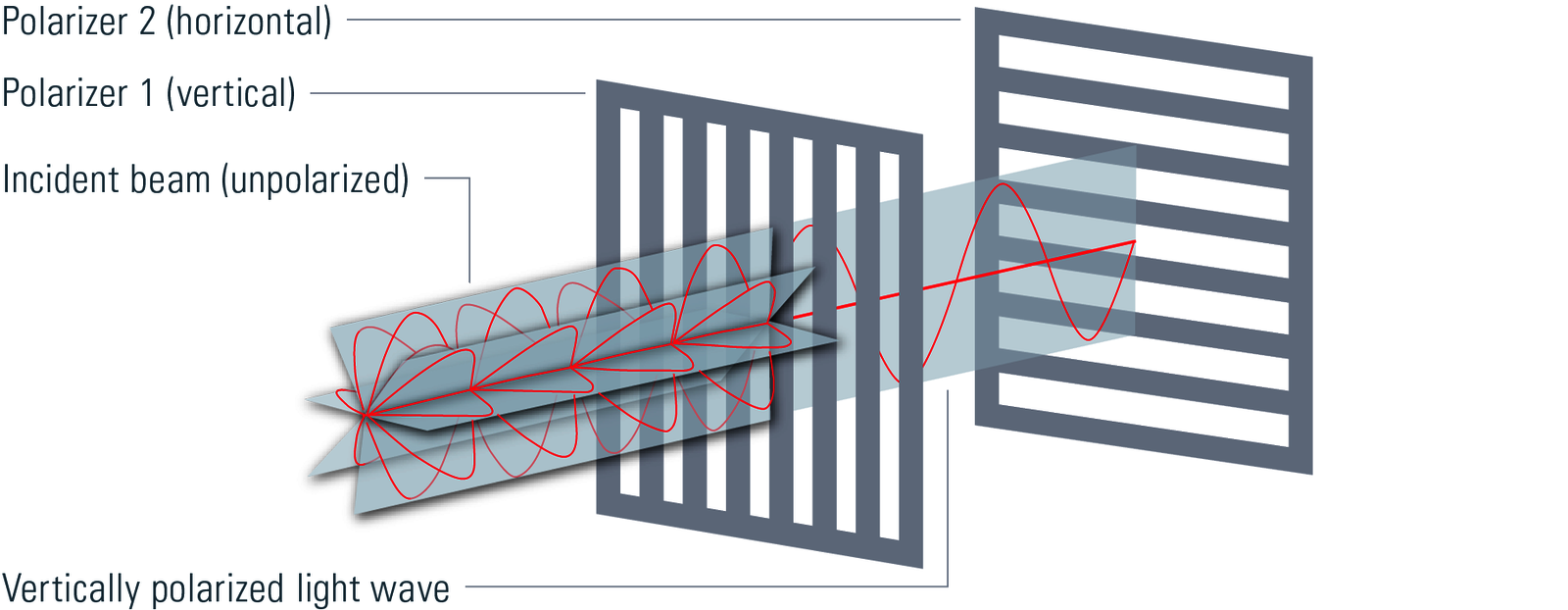

偏振器和分析器
当光通过第一个偏振光滤片时,产生线偏振光。如果线偏振光在正确的偏振面穿过双折射材料,它会发生折射并分裂成两束姐妹光,其中一部分光线的偏振面会旋转90°。折射的光线然后通过第二个偏振器(分析仪),如果它正确对齐(即相对于第一个偏振器90°)。因此,只有双折射材料在偏振光显微镜下才能产生图像。
重要的是,被检测的双折射材料的偏振轴与第一个偏振器产生的光处于同一偏振轴。因此,许多偏光显微镜都配有旋转台,以保证物体的偏光面与第一偏光滤光片的偏光面容易对准。各种附件可用于偏振显微镜的特殊应用。
贝特朗透镜用于对物镜后孔中聚焦的晶体模式进行conoscopic观察。此外,一个延迟板或补偿器是有用的定量分析双折射样品。
