相机类型的选择取决于您的应用程序
数年来,数码摄影一直处于像素狂热的魔爪之中——而且看不到尽头。然而,在显微镜应用中,像素最多的相机不一定是最好的。显微镜的应用和光功率是决定哪台相机最终会产生最佳成像结果的因素。显微分辨率的关键标准是数值孔径(NA),即光学系统的光聚集能力。
十米厚的显微镜?
相机或望远镜的集光能力可以通过使用更大直径的镜头来提高。这项世界纪录由位于西班牙拉斯帕尔马斯天文台的直径为10.4米的新镜子保持。然而,这在显微镜下是不可能的。通过在透镜和试样之间插入具有高折射率的介质,可以有效地提高聚光能力,但一般来说,良好的干透镜的NA限制在1.0左右,良好的浸油透镜的NA限制在1.45左右。立体显微镜的NA介于0.01和0.2之间,具体取决于缩放设置。
建立更高NA的立体物镜是极其困难的,因为你必须呆在24毫米的立体基座内,以避免改变立体系统的几何结构。然而,凭借创新的FusionOptics,徕卡微系统公司成功地创造了立体分辨率和景深的新世界纪录。188金宝搏的网址
百万像素与放大率

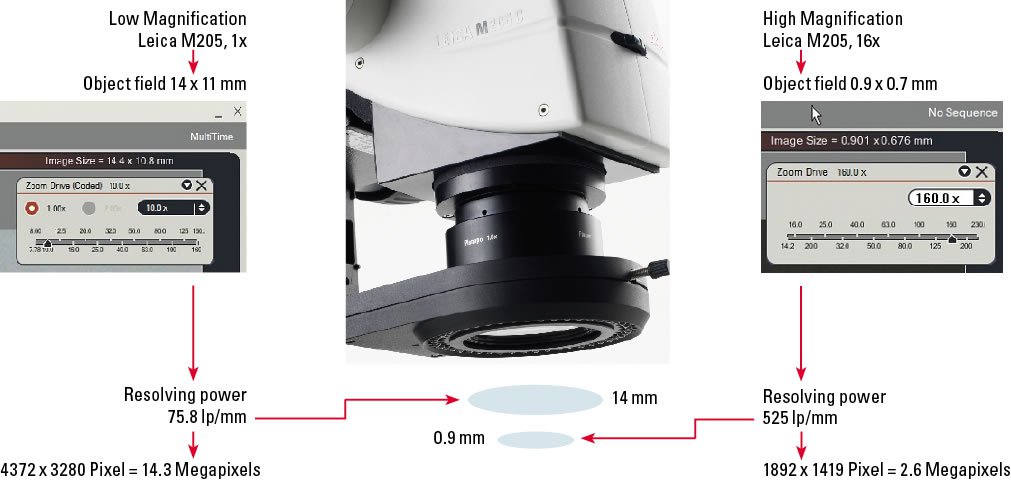

应用3000 x NA的公式,考虑到实际放大率和传感器尺寸,您可以轻松计算相机传感器实际可用的像素数。在低倍率下,显微镜通常能够向相机提供比它所能捕捉到的更多的细节。然而,在高放大率下,是光学系统限制了相机可以捕捉的细节量。在1倍放大的情况下,该仪器向摄像机传送约1430万像素的信息,而在16倍放大的情况下,该数字下降到260万像素。
你如何解释这种明显相反的效应?这与有限的视野有关。在高放大或缩放设置下,视野相对较小。当使用同轴照明时,观察试样上的圆形和明亮圆形清楚地表明,放大率越高,亮点越小。放大细节或切换到NA较高的镜头时,可以解析更多细节。
增强你的相机
如果您主要在非常高的放大倍率下工作,则光学系统限制在可传输到相机传感器的约300–500万像素范围内。将相机设置为高分辨率(比如1200万像素)会产生更大的图像,但不会获得任何额外信息。另一方面,如果你在低放大率下使用显微镜,那么你肯定需要一台高分辨率数码相机来捕捉显微镜所能提供的所有细节——甚至是在放大率下肉眼无法看到的样本细节。
